روتاری ولو (Rotary Valve) یا شیر روتاری یکی از تجهیزات کلیدی در سیستمهای انتقال مواد پودری و گرانولی است که همزمان دو نقش مهم را انجام میدهد: «کنترل دبی خروجی» و «آببندی بین دو بخش با اختلاف فشار». در صنایع سیمان، گچ، آهک، خوراک دام، شیمیایی، غذایی، پلاستیک، معادن و بسیاری از خطوط تولیدی، روتاری ولو در خروجی سیلو، زیر بگفیلتر، زیر سیکلون یا در مسیر فیدر و اسکرو کانوایر نصب میشود تا مواد به شکل یکنواخت و بدون نشت هوا یا گردوغبار تخلیه و منتقل شوند.
اما نکته اینجاست: روتاری ولو یک کالای «یکسان برای همه» نیست. اگر انتخاب آن با توجه به نوع ماده، فشار سیستم، دمای کاری، میزان سایش و سطح آببندی انجام نشود، نتیجه میتواند گرفتگی، سایش سریع پرهها، نشت هوا، کاهش راندمان فیلتر و حتی افزایش مصرف انرژی سیستم باشد. این مقاله دقیقاً برای همین نوشته شده: یک راهنمای کاربردی برای اینکه هنگام خرید و سفارش روتاری ولو ، تصمیم فنی و اقتصادی درست بگیرید.
روتاری ولو دقیقاً چه کاری انجام میدهد؟

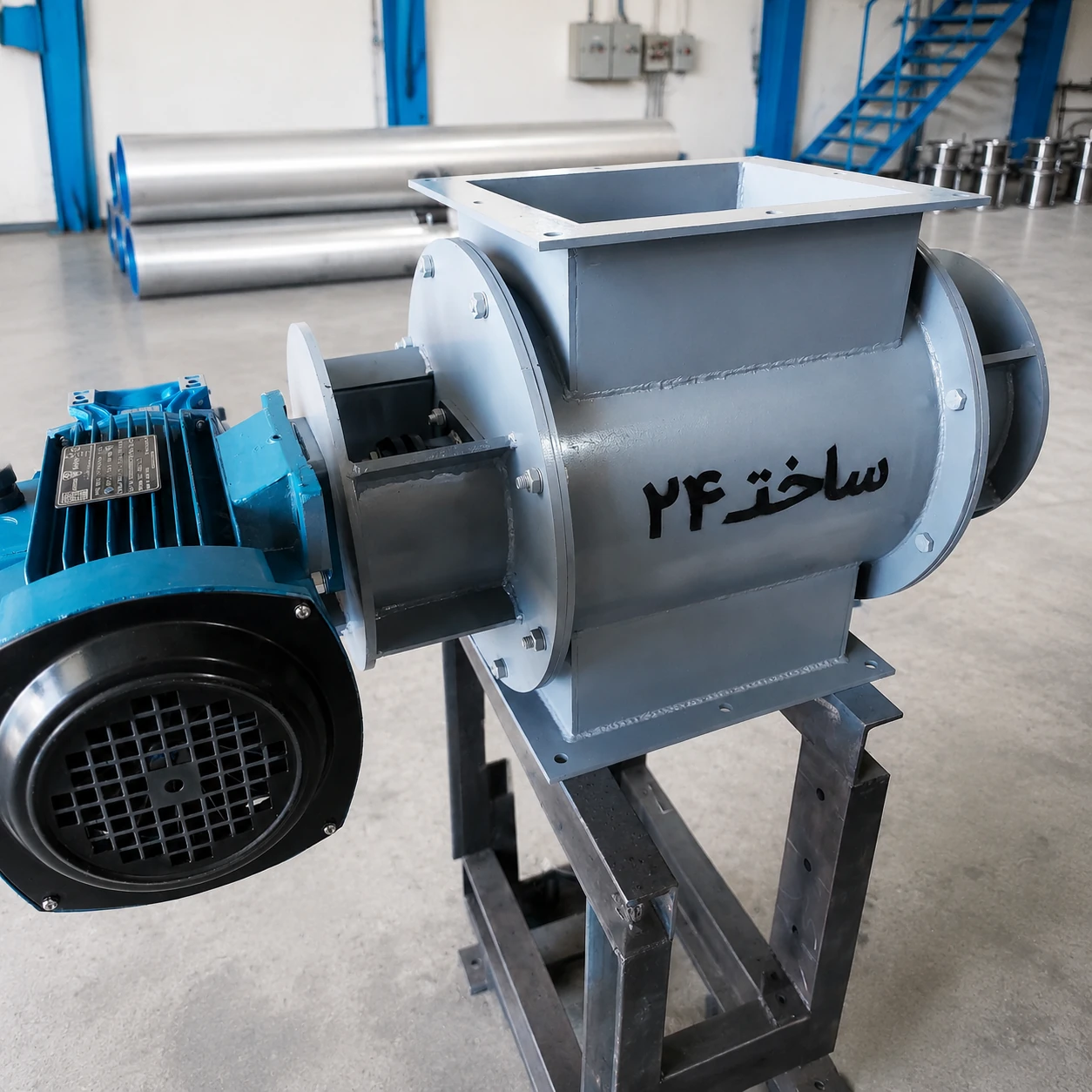

در سادهترین تعریف، روتاری ولو یک بدنه (Housing) و یک روتور پرهدار (Rotor) دارد که با چرخش کنترلشده، مواد را از یک سمت دریافت و از سمت دیگر تخلیه میکند. مزیت بزرگ این تجهیز این است که همزمان اجازه عبور مواد را میدهد اما جلوی عبور آزاد هوا (Air Leakage) را تا حد زیادی میگیرد.
به همین دلیل روتاری ولو در سیستمهایی که اختلاف فشار وجود دارد (مثل خروجی بگفیلتر و سیکلون)، نقش حیاتی دارد. نشت هوا از روتاری ولو میتواند باعث افت عملکرد جمعآوری غبار، کاهش مکش و بههم خوردن بالانس فشار شود.
کاربردهای رایج روتاری ولو در صنایع
روتاری ولو تقریباً هرجا «تخلیه مواد از مخزن یا فیلتر» و «کنترل خروجی» مطرح باشد، حضور دارد:
- زیر سیلو و هاپر برای دوزینگ و تخلیه یکنواخت
- زیر بگفیلتر برای آببندی و جلوگیری از برگشت هوا و گردوغبار
- زیر سیکلون برای تخلیه مواد جداشده از جریان هوا
- ورودی/خروجی تجهیزات انتقال مواد مانند اسکرو کانوایر ، انتقال پنوماتیک و فیدرها
- خطوط گرانول، پودر، آرد، نشاسته، خوراک دام، پودرهای معدنی و شیمیایی
در فروش روتاری ولو، مشتری دقیقاً چه چیزی میخواهد؟
در پروژههای صنعتی، «فروش» به معنای ارائه یک قیمت ثابت برای یک محصول ثابت نیست. مشتری معمولاً به دنبال این ۵ نتیجه است:
- آببندی مناسب و حداقل نشتی هوا
- خروجی یکنواخت و بدون پالس شدید
- مقاومت در برابر سایش/چسبندگی متناسب با متریال
- سرویس و نگهداری آسان (تعویض پره یا آببند)
- دوام و عمر کاری بالا با حداقل توقف خط
پس فروش حرفهای روتاری ولو یعنی تبدیل نیاز واقعی خط تولید به مشخصات فنی درست.
انواع روتاری ولو (از نظر کاربرد و ساخت)
روتاری ولوها معمولاً با توجه به شرایط فرآیندی و نوع اتصال دستهبندی میشوند:
- روتاری ولو فلنجدار (Flanged) برای نصب زیر سیلو، سیکلون و فیلتر
- روتاری ولو با ورودی گرد و خروجی مربع (یا برعکس) برای اتصال به کانالها و تجهیزات مختلف
- روتاری ولو ضدسایش با روتور و لاینر مقاوم (برای مواد ساینده مثل سیمان و مواد معدنی)
- روتاری ولو مناسب مواد چسبنده با طراحی مخصوص پرهها و کلیرنسها
- روتاری ولوهای سنگینکار با یاتاقانبندی قویتر و آببندی صنعتیتر
جدول راهنمای انتخاب روتاری ولو (مهمترین بخش برای تصمیم خرید)
عنوان جدول: راهنمای انتخاب روتاری ولو بر اساس نوع ماده و شرایط کاری
| شرایط/نیاز خط تولید | پیشنهاد نوع روتاری ولو | نکته فنی مهم هنگام سفارش | ریسک انتخاب اشتباه |
|---|---|---|---|
| مواد ساینده (سیمان، کلینکر ریز، پودرهای معدنی) | روتاری ولو ضدسایش با متریال مقاوم + کلیرنس کنترلشده | ضخامت بدنه و جنس روتور/لاینر، کیفیت ماشینکاری | سایش سریع پرهها، افت آببندی، افزایش نشتی هوا |
| مواد بسیار نرم و سبک (آرد، پودر سبک) | روتاری ولو با آببندی بهتر و دور کنترلشده | کنترل دور موتور و یکنواختی خروجی | پخش گردوغبار، عدم یکنواختی تخلیه |
| مواد چسبنده یا رطوبتدار | طراحی ضدگیر + کلیرنس مناسب + سطح داخلی مناسب | توجه به تمیزکاری و درب بازدید | گیرکردن مواد، افزایش گشتاور، سوختن گیربکس |
| خروجی بگفیلتر/سیکلون با اختلاف فشار | روتاری ولو با آببندی قوی + کیفیت بالا در یاتاقان و سیل | کنترل نشتی هوا، کیفیت آببندها | افت مکش سیستم، کاهش راندمان غبارگیری |
| نیاز به دبی بالا (ظرفیت زیاد) | روتاری ولو با حجم جابجایی مناسب + روتور استاندارد | قطر، طول، تعداد پره و دور موتور | کمبود ظرفیت، بار اضافی روی خط انتقال |
| نیاز به کنترل دبی (دوزینگ) | روتاری ولو با کنترل دور (اینورتر) | انتخاب موتور/گیربکس متناسب با گشتاور | خروجی غیرکنترلشده و نوسانی |
| محیطهای صنعتی سخت و کارکرد ۲۴/۷ | مدل Heavy Duty با یاتاقانبندی قوی | دسترسی سرویس و کیفیت گیربکس | خرابی پیدرپی، توقف تولید |
مهمترین مشخصات فنی که قبل از خرید باید مشخص شود
برای اینکه فروشنده بتواند دقیق پیشنهاد بدهد، این اطلاعات را آماده داشته باشید:
- نوع ماده (پودری/گرانولی، ساینده/چسبنده، چگالی)
- ظرفیت مورد نیاز (کیلو/تن بر ساعت)
- دمای کاری و شرایط محیطی
- محل نصب (زیر سیلو، زیر فیلتر، زیر سیکلون، مسیر انتقال)
- اختلاف فشار احتمالی (وجود مکش یا فشار مثبت)
- نوع اتصال ورودی/خروجی و ابعاد فلنج
- محدودیت فضا و نوع پایه/نحوه نصب
- برق و شرایط کنترل (تکفاز/سهفاز، نیاز به اینورتر)
هرچه این ورودیها دقیقتر باشد، روتاری ولو درستتری تحویل میگیرید و هزینه دوبارهکاری یا تعویض قطعات به حداقل میرسد.
چرا کیفیت ساخت در روتاری ولو حیاتی است؟
برخلاف ظاهر ساده، روتاری ولو یک تجهیز «ماشینکاریمحور» است. فاصله بین روتور و بدنه (Clearance) باید هم آببندی را حفظ کند و هم از گیرکردن ماده جلوگیری کند. اگر ماشینکاری ضعیف باشد یا یاتاقانبندی دقت کافی نداشته باشد، روتور لنگ میزند، پرهها به بدنه میسایند و خیلی زود دستگاه از سرویس خارج میشود.
همچنین آببندهای شفت و کیفیت یاتاقانها در کارکرد بلندمدت نقش تعیینکننده دارند، مخصوصاً در خروجی بگفیلتر که نشتی هوا مستقیماً عملکرد سیستم را خراب میکند.
نگهداری و سرویس؛ نکاتی که هزینه پنهان را کم میکند
برای خرید حرفهای، فقط قیمت اولیه را مقایسه نکنید؛ به «سهولت سرویس» هم توجه کنید:
- امکان دسترسی آسان به آببندها
- امکان تعویض روتور یا پرهها بدون باز کردن کامل بدنه
- وجود درب بازدید یا قابلیت تمیزکاری
- استاندارد بودن یاتاقانها و قطعات مصرفی
- امکان کنترل دور برای کاهش سایش و کنترل دبی
اشتباهات رایج هنگام خرید روتاری ولو و نکات استعلام قیمت روتاری ولو
۱) خرید صرفاً بر اساس قیمت و بدون مشخصات فرآیندی
۲) انتخاب مدل عمومی برای مواد ساینده (که خیلی زود خورده میشود)
۳) نادیده گرفتن اختلاف فشار زیر بگفیلتر/سیکلون
۴) انتخاب موتور/گیربکس ضعیف و بدون ضریب اطمینان
۵) نبود برنامه سرویس و روانکاری در خطوط با کارکرد سنگین
جمعبندی و پیشنهاد مسیر خرید مطمئن
روتاری ولو مناسب، باید هم «آببندی» و هم «انتقال یکنواخت مواد» را همزمان تضمین کند. در سیستمهای صنعتی، انتخاب اشتباه روتاری ولو مساوی است با افزایش گردوغبار، افت مکش، استهلاک زودهنگام و توقف خط تولید. پس مسیر درست این است که قبل از خرید، مشخصات ماده و شرایط نصب را دقیق کنید و از سازنده یا تأمینکنندهای خرید کنید که بتواند بر اساس اطلاعات واقعی خط، پیشنهاد فنی بدهد و محصول را متناسب با همان شرایط تولید کند.
اگر برای خط تولید خود نیاز به مشاوره فنی، طراحی و ساخت سفارشی روتاری ولو دارید، مجموعه پارس امتیاز | ساخت ۲۴ در حوزه تجهیزات انتقال مواد صنعتی (از جمله اسکرو کانوایر، روتاری ولو، باکت الواتور و سیستمهای انتقال) با تجربه سال ها فعالیت در این زمینه، آماده ارائه راهکار مهندسی و ساخت متناسب با نیاز پروژه است. برای استعلام قیمت و بررسی فنی پروژه میتوانید با کارشناسان مجموعه در ارتباط باشید.
شماره تماس جهت سفارش انواع روتاری ولو، اسکرو کانوایر و سایر تجهیزات مرتبط: 5024 8280-021
